1.適用范圍

適用于深厚層全風化花崗巖地層的灌漿防滲處理，處理后地層透水率可達到5Lu。

2.技術特點

1） 采用現場過篩后的全風化花崗巖砂土，作為主要注漿原材料，替代大量的水泥、膨潤土等，原材料來源廣泛，就地取材，大量節省了工程材料成本，降低了工程造價。

2） 采用離析型漿液進行漿體封閉、高壓脈動防滲灌漿工藝施工，通過一次性成孔、自下而上分段、高壓、限量灌漿，形成豎直方向上的阻水幕體，工藝簡單，易于控制，處理效果好，巖體的透水率可降至5Lu以內。相對于已有的防滲處理方法，在施工經濟性、便捷性及施工效果、環保性能等方面具有明顯的優越性。

3） 處理深度達到50m以上。

3.主要材料與設備

1）主要材料：

灌漿材料主要有全風化花崗巖土體、水泥、水以及外加劑等。

2）主要設備：

鉆機：地質鉆機；篩砂機：NTJ-I型；膏漿泵：GMJB等等。

4.工程應用實例

4.1莽山水庫副壩帷幕灌漿防滲工程

4.1.1 工程概況

莽山水庫位于湖南省郴州市宜章縣境內的珠江流域北江二級支流長樂水上游，是一個以防洪、灌溉為主，兼顧城鎮供水與發電等綜合效益的大（2）型水利樞紐工程，水庫正常蓄水位395m，總庫容1.33億m3。莽山水庫工程副壩壩高41.1m，壩頂長124m，地層自上而下為：第四系殘坡積含碎石砂土或粘土質砂，厚1.0～2.5m，系花崗巖風化產物；下伏基巖為燕山早期（γ52(1)）淺肉紅色中、粗粒斑狀黑云母花崗巖，局部綠泥石化。其中花崗巖全風化層具有球狀風化和囊狀風化的特征，全風化層厚度較大，最厚達44.7m；全風化層中夾雜著未完全風化的孤石，直徑可達數米。其顆粒成分以粗砂為主，其中粘粒含量為10～15%、粉粒含量為10～21%、礫含量為10～16%、砂粒含量50～65%，為礫質中壤土。根據鉆孔壓水試驗成果，全風化花崗巖透水率為10～20Lu，屬于弱～中等透水，小于5.0 Lu的相對隔水層埋深位于25.0～35.0m以下。

4.1.2  工程效果

對莽山水庫副壩的全風化花崗巖進行灌前、灌后取芯及測試，透水率達到小于5Lu標準，形成滲漏流穩定、耐久性好的帷幕結構體；

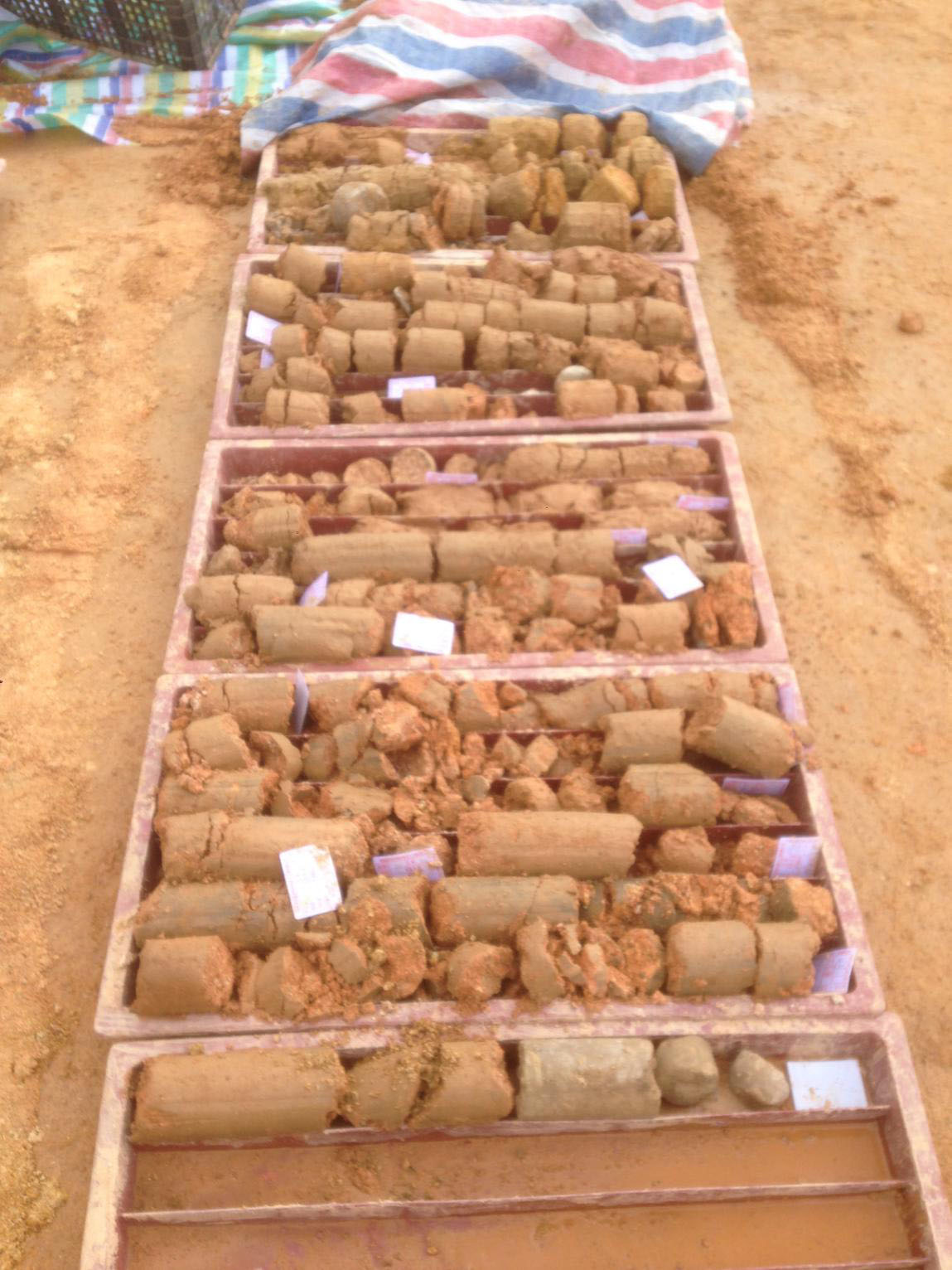

先導孔取芯照片

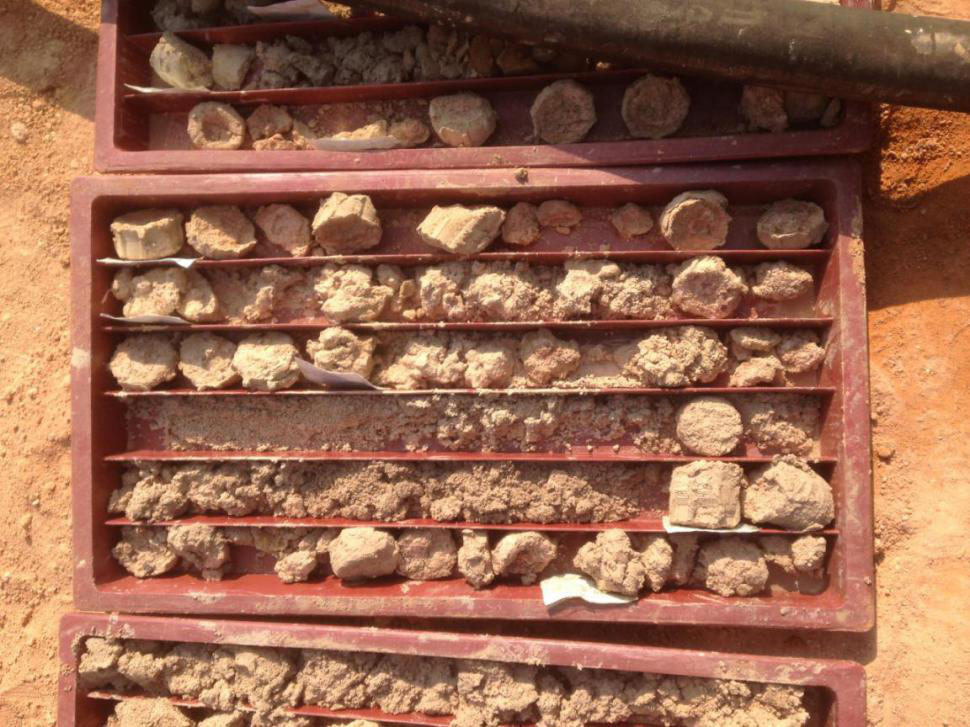

檢查孔取芯照片
